VIVIENDA · HORMIGÓN ARMADO · MADERA
Casa Mignone
Altos del San Jorge, Junín de los Andes, Neuquén · 2025
Ficha técnica
- Tipo: Obra nueva – vivienda unifamiliar en dos niveles
- Ubicación: Barrio Altos del San Jorge, Junín de los Andes, Neuquén, Argentina
- Año: 2025 – en ejecución
- Superficie: 54 m²

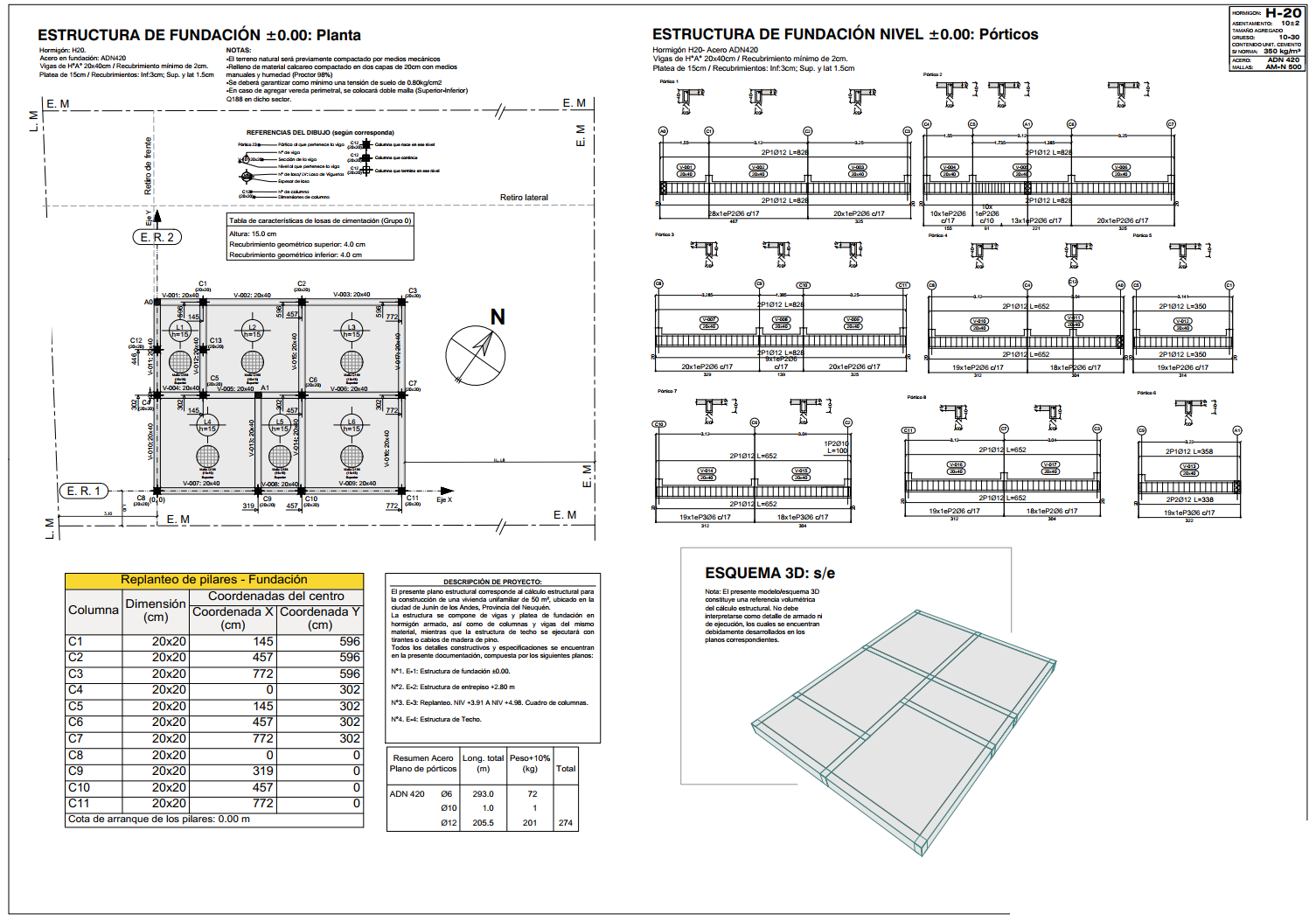

- Fundación: Platea de hormigón armado de 15 cm rigidizada con vigas de 20 × 40 cm

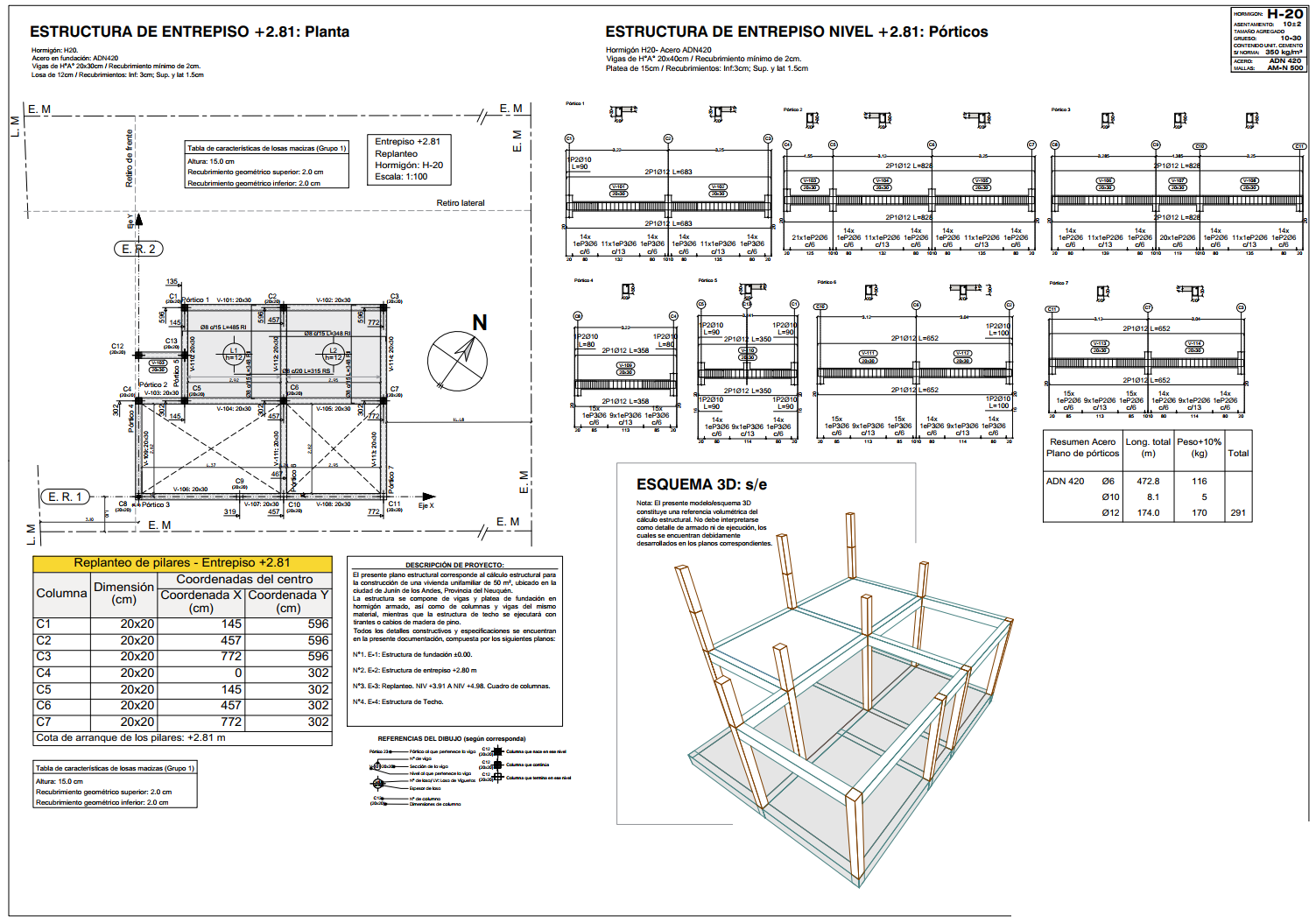

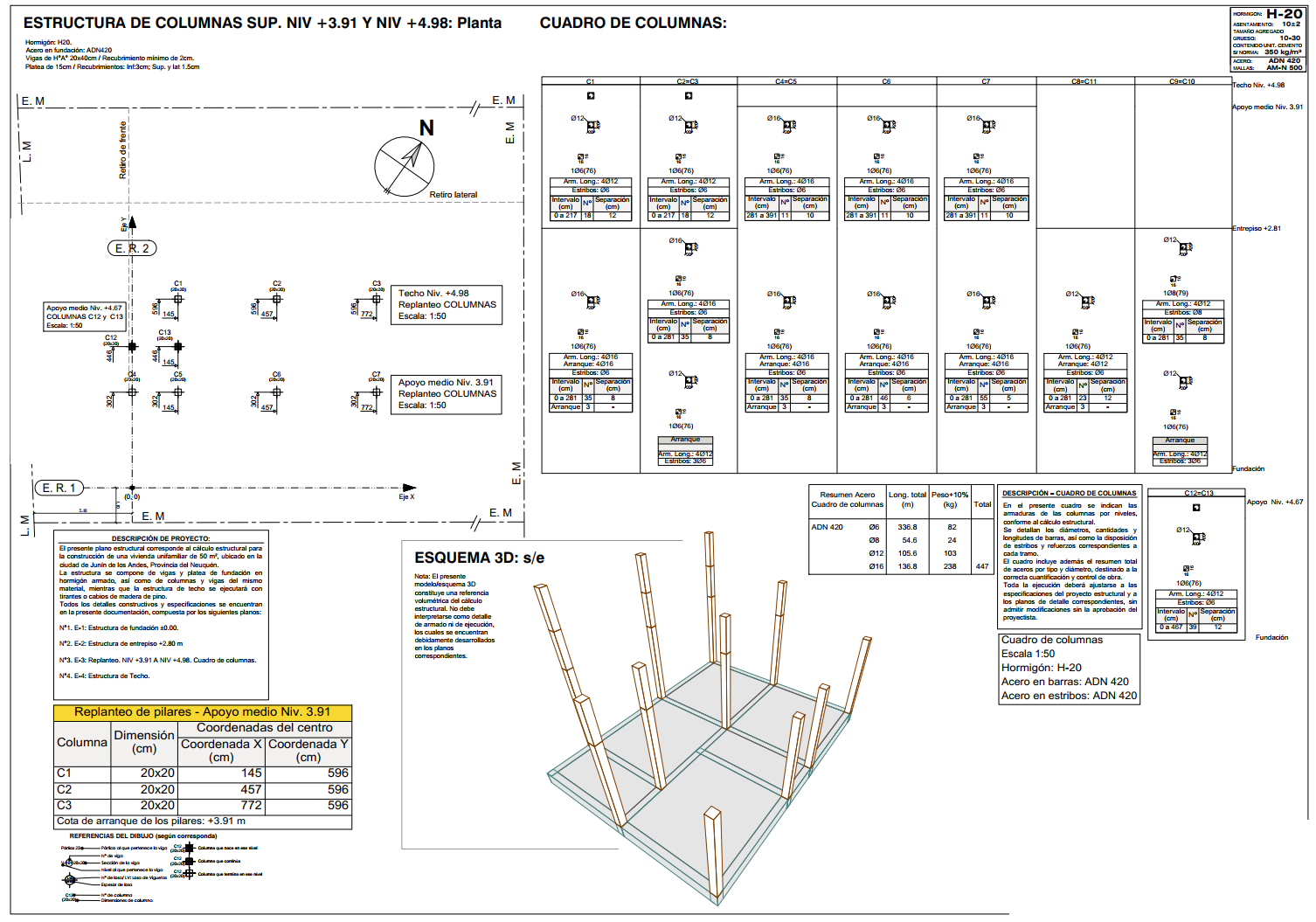

- Superestructura: Columnas de H°A° de 20 × 20 cm, vigas de 20 × 30 cm y losa maciza en el entrepiso +2,81
- Techo: Estructura de pino a un agua, con cabios de 3″ × 6″ cada 50 cm y 20° de pendiente
- Materiales: Hormigón H-20, acero ADN 420 (≈ 1.010 kg) y madera de pino (CIRSOC 601)
- Trabajo del estudio: Cálculo estructural
- Proyecto: Arq. Ivana Passarotti – @arqivana.passarotti
- Herramientas: CYPECAD y CYPE 3D
Sobre el proyecto
Casa Mignone es una vivienda compacta de 54 m² en dos niveles, en el barrio Altos del San Jorge de Junín de los Andes, proyectada por la arquitecta Ivana Passarotti. Un volumen revocado y otro revestido en piedra quedan unidos bajo un mismo techo de madera a un agua.
Resolvimos la estructura con pórticos de hormigón armado sobre una platea de fundación, un entrepiso de losa maciza en +2,81 y un techo de cabios de pino que apoya en las vigas de hormigón en tres niveles: +2,81, +3,91 y +4,98. Así la pendiente de 20° sale directamente de la estructura.

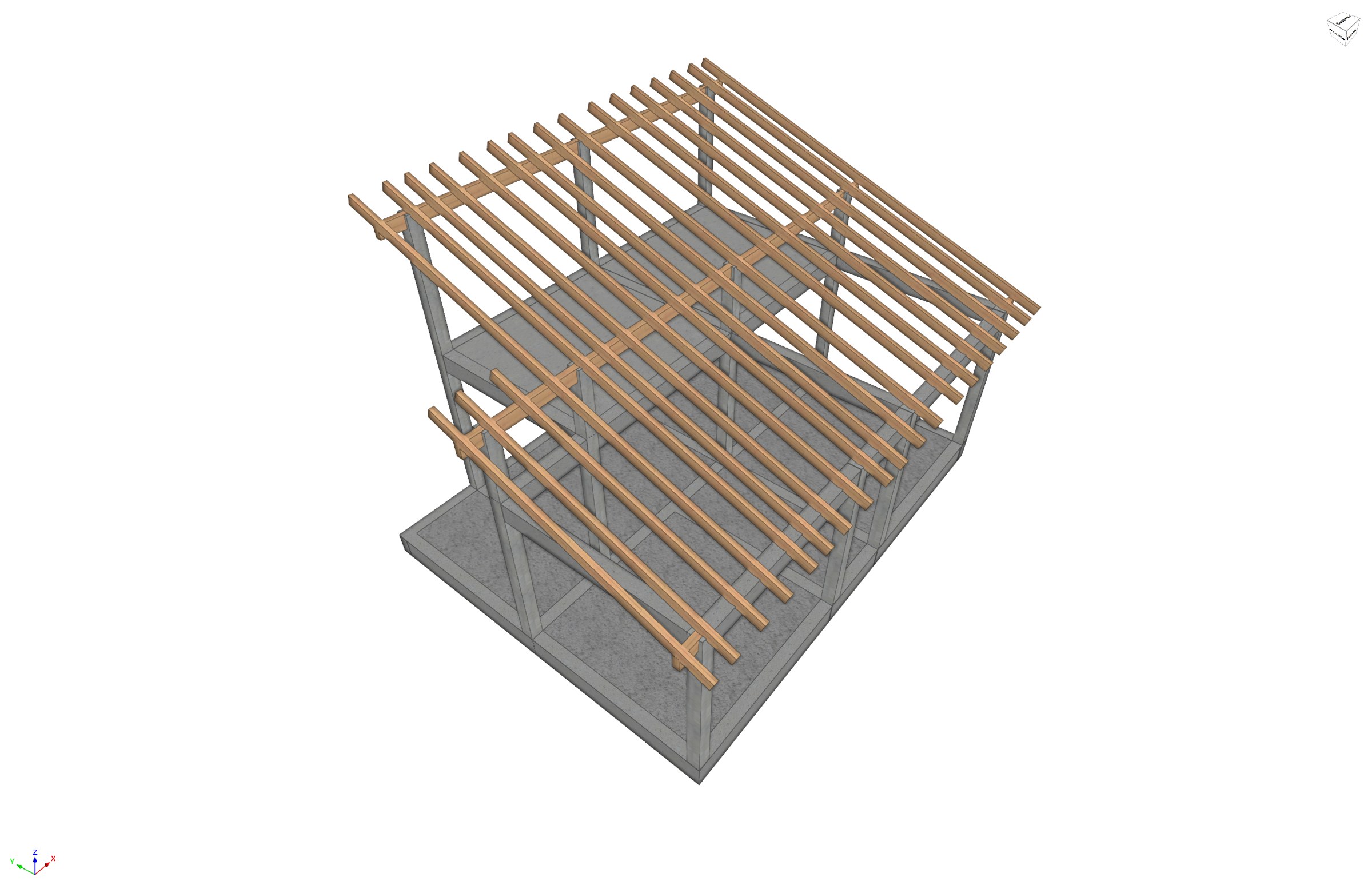

Modelamos el hormigón en CYPECAD y el techo de madera en CYPE 3D, con las cargas de nieve, viento y sismo que corresponden a Junín de los Andes, para dimensionar cada pieza y controlar las deformaciones.
Criterios de cálculo
- Viento (CIRSOC 102-2005): velocidad básica de 47 m/s, terreno de categoría B y orografía llana
- Sismo (CIRSOC 103-2018): zona sísmica 2, sitio tipo C, análisis modal espectral con R = 6
- Nieve (CIRSOC 104): carga en el suelo de 250 kg/m² para Junín de los Andes y 146,30 kg/m² sobre la cubierta de 20°
El proyecto
Proyecto e imagen: Arq. Ivana Passarotti (@arqivana.passarotti).

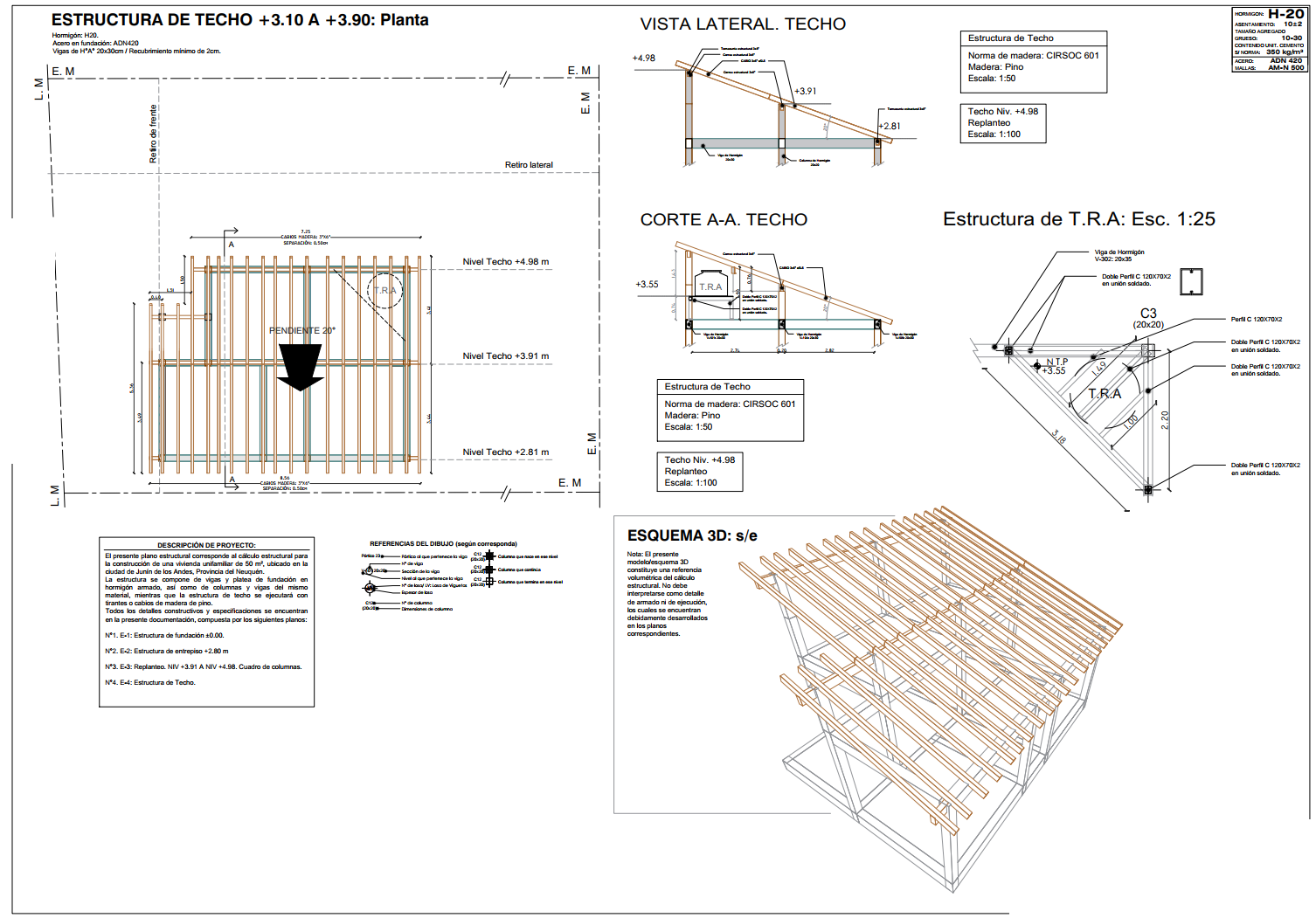

La estructura
PENSADO PARA LA NIEVE
Un techo de madera calculado para el invierno cordillerano
En Junín de los Andes la nieve define el techo. El reglamento CIRSOC 104 fija para la localidad una carga de 250 kg/m² sobre el suelo. Aplicando los factores del reglamento, entre ellos el de importancia y el de pendiente para 20°, la carga de diseño sobre la cubierta queda en 146,30 kg/m².

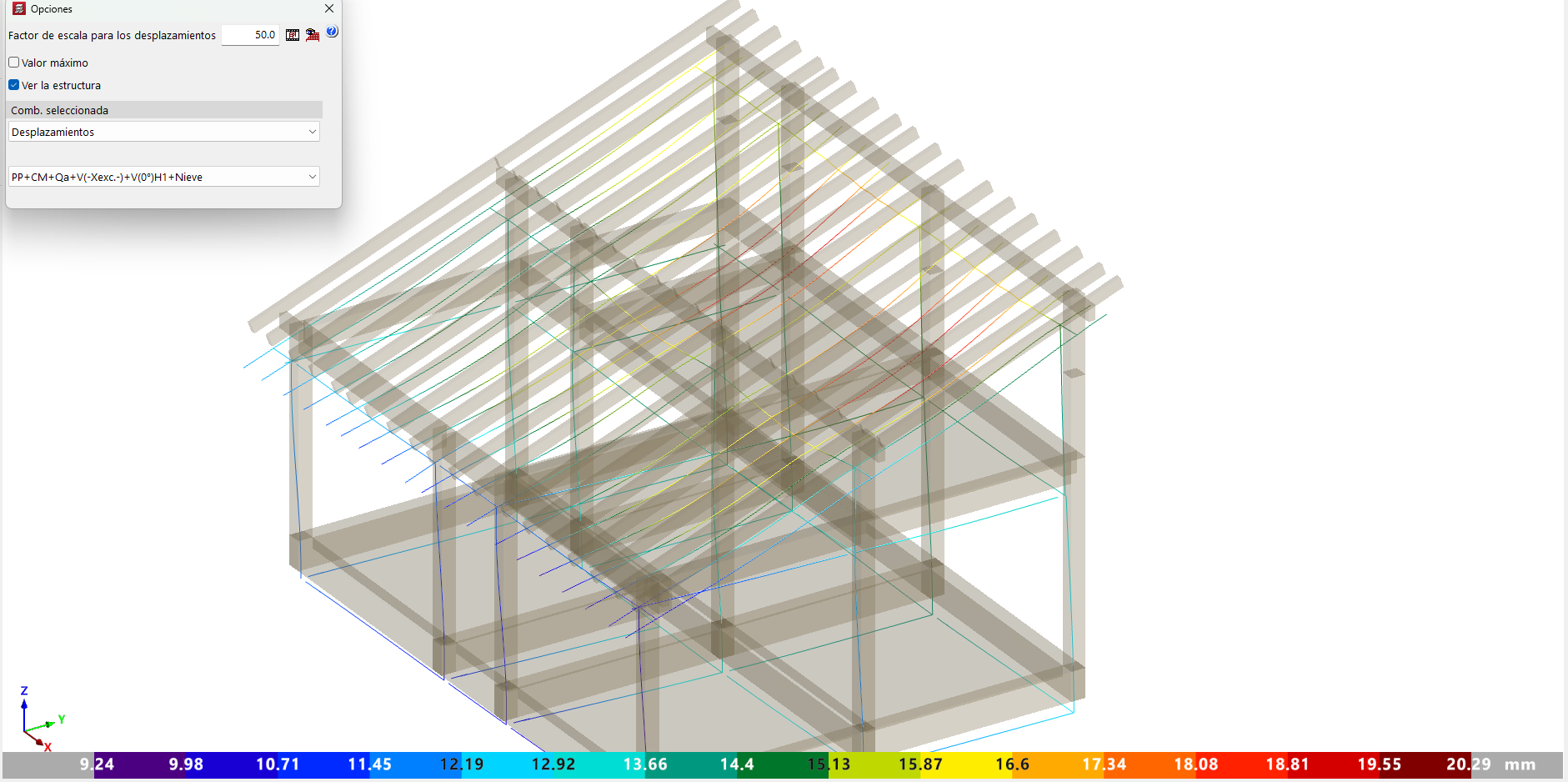

Cargamos esa nieve sobre cada cabio en el modelo de CYPE 3D y la combinamos con el peso propio, las sobrecargas, el viento y el sismo. Así verificamos la resistencia de cada pieza y controlamos la deformada de todo el techo.
El tanque de reserva va sobre una plataforma de perfiles C 120 × 70 × 2 mm, armada como doble perfil en unión soldada y vinculada a las vigas de hormigón, para que su peso no cargue sobre los cabios.
Datos del techo
- Pendiente: 20°
- Cabios: pino 3″ × 6″ cada 50 cm
- Apoyos: vigas de H°A° en +2,81, +3,91 y +4,98
- Nieve en el suelo (pg): 250 kg/m²
- Nieve sobre cubierta (ps): 146,30 kg/m²
- Tanque de reserva: plataforma de perfiles C 120 × 70 × 2 mm
