LOCALES COMERCIALES · HORMIGÓN ARMADO Y ACERO
Ampliación de Local Comercial
Villa La Angostura, Neuquén · 2024
Ficha técnica
- Tipo: Ampliación de local comercial
- Ubicación: Villa La Angostura, Neuquén, Argentina
- Año: 2024
- Superficie: 60 m²

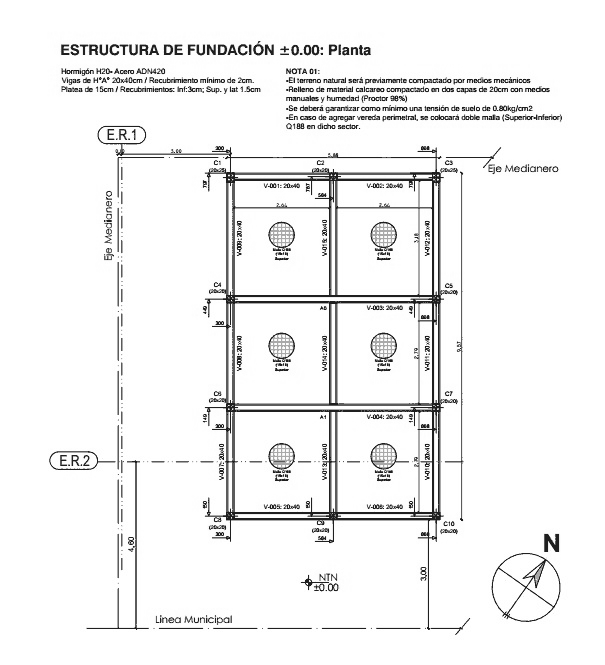

- Fundación: Platea de hormigón armado de 15 cm con vigas de fundación de 20 × 40 cm

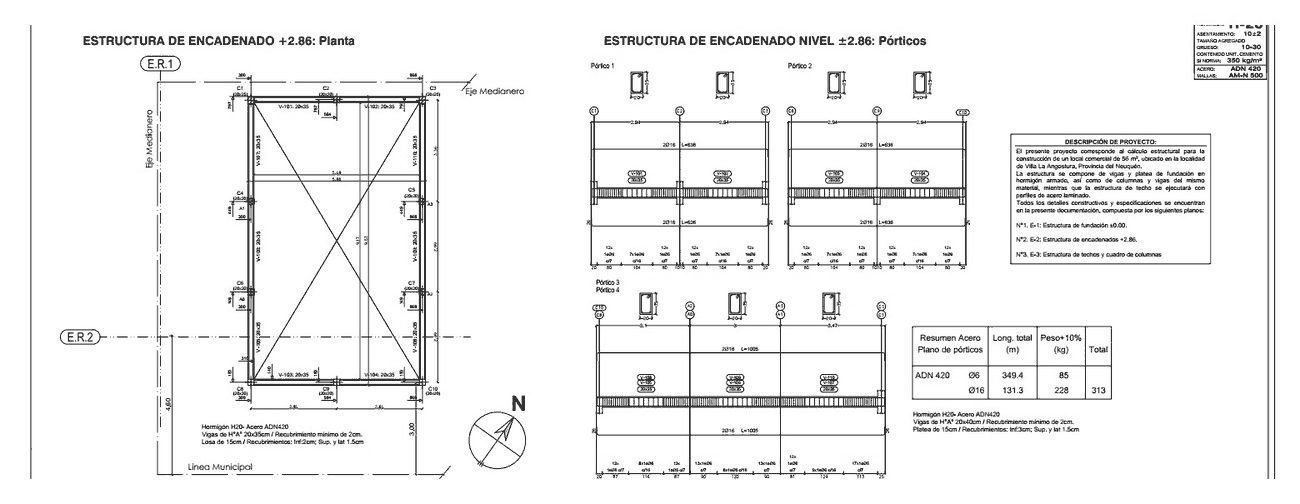

- Superestructura: Columnas y vigas de hormigón armado, con encadenados a +2,86 m y +5,52 m
- Techo: Estructura metálica de perfiles de acero laminado
- Materiales: Hormigón H-20 · Acero ADN 420
- Trabajo del estudio: Cálculo y diseño estructural
- Herramientas: CYPECAD
Sobre el proyecto
Ampliación de un local comercial de 60 m² en Villa La Angostura. El objetivo era una estructura sólida y económica, preparada para las exigencias de viento y sismo de la zona cordillerana.

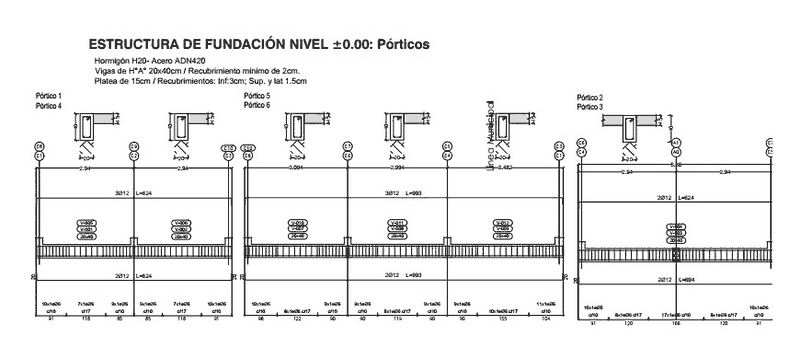

La fundación se resolvió con una platea de hormigón armado rigidizada por vigas de fundación. Sobre ella, columnas y vigas de hormigón armado forman pórticos con encadenados a dos niveles, que acompañan la pendiente de la cubierta. El techo se ejecuta con perfiles de acero laminado.
Modelamos la estructura completa en CYPECAD y la verificamos frente a cargas gravitatorias, viento y sismo según los reglamentos CIRSOC vigentes. El resultado: planos de fundación, encadenados y techo listos para ejecutar en obra.
Criterios de cálculo
- Cargas gravitatorias: sobrecargas de uso comercial según CIRSOC 101
- Viento: CIRSOC 102-2005 – velocidad básica de 45 m/s, terreno categoría B
- Sismo: CIRSOC 103-2018 – zona sísmica 2, sitio tipo D, análisis modal espectral
Imágenes del proyecto
