NAVES INDUSTRIALES · ESTRUCTURA MIXTA
Nave Industrial – Industria Alimentaria
Provincia de Buenos Aires · 2024
Ficha técnica
- Tipo: Nave industrial
- Ubicación: Provincia de Buenos Aires, Argentina
- Año: 2024
- Dimensiones: 13,70 m × 50 m (685 m²)
- Estructura: Mixta: columnas y vigas de hormigón armado con cabriadas metálicas armadas
- Revestimiento: Chapa cincalum
- Uso: Producción en línea – industria alimentaria
- Trabajo del estudio: Diseño y cálculo estructural
- Herramientas: CYPECAD · CYPE 3D · protocolo BIM
Sobre el proyecto

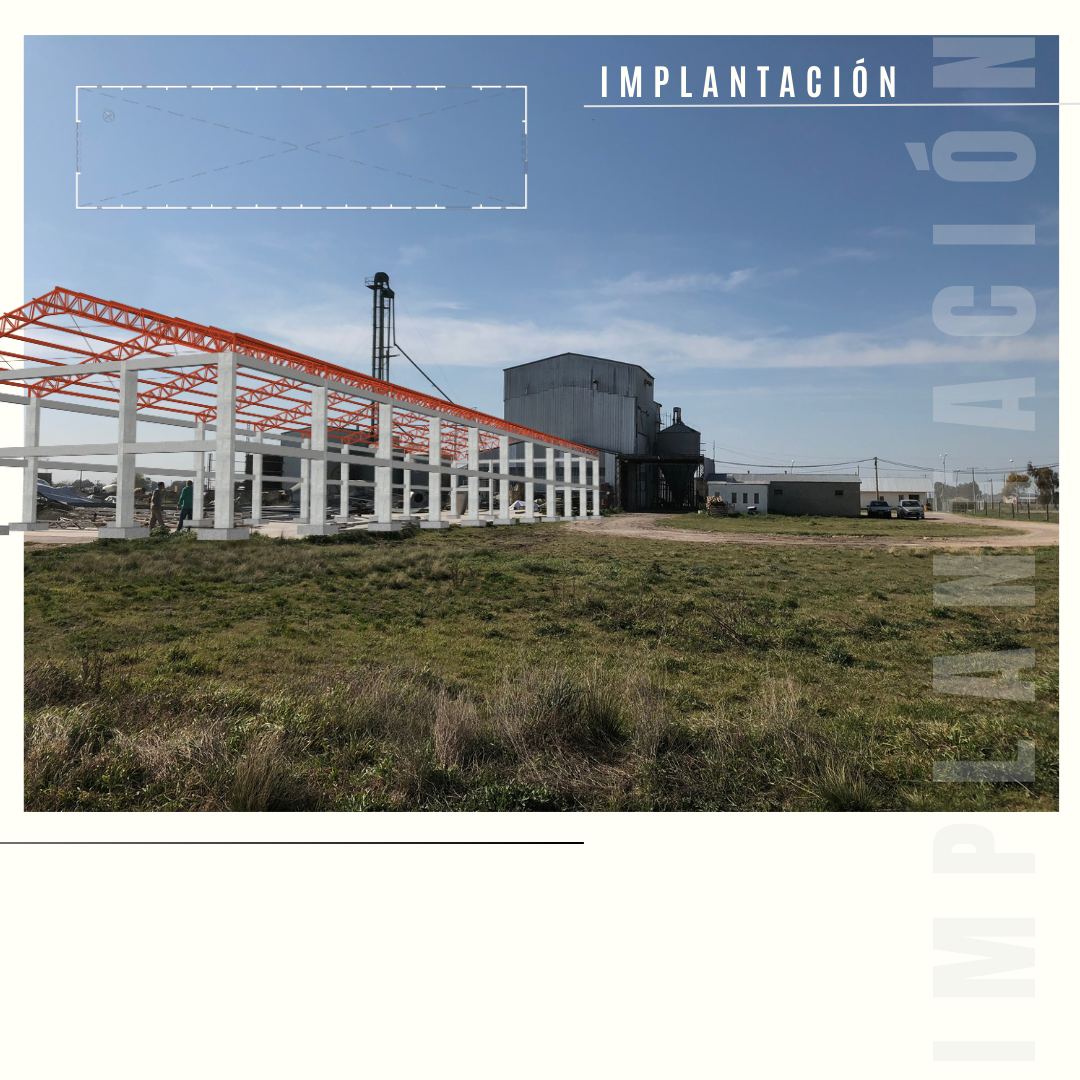

Nave destinada a la producción en línea de una empresa de la industria alimentaria. El objetivo era una planta amplia de 13,70 m × 50 m, resistente y funcional, que cumpliera con las exigencias de seguridad del rubro.

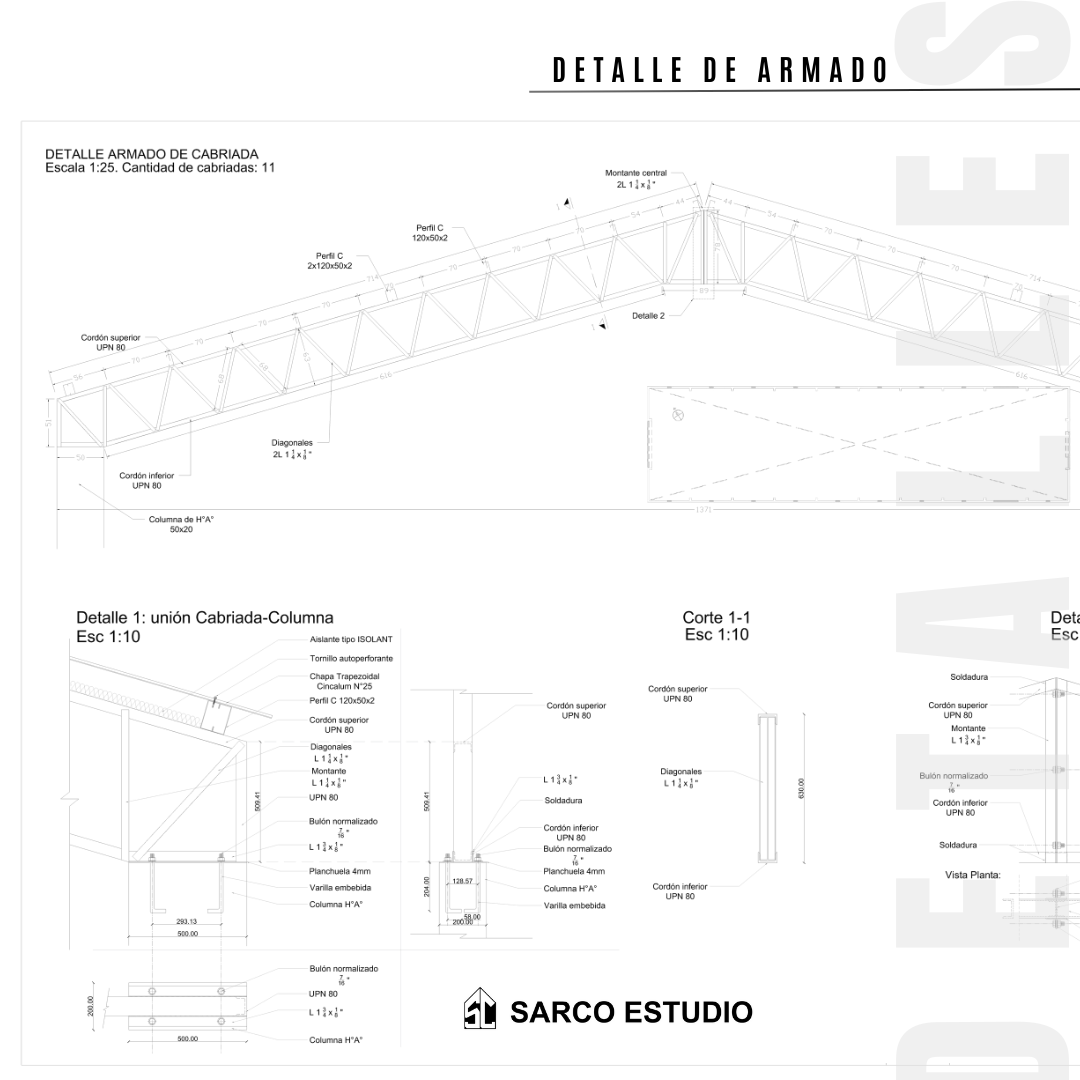

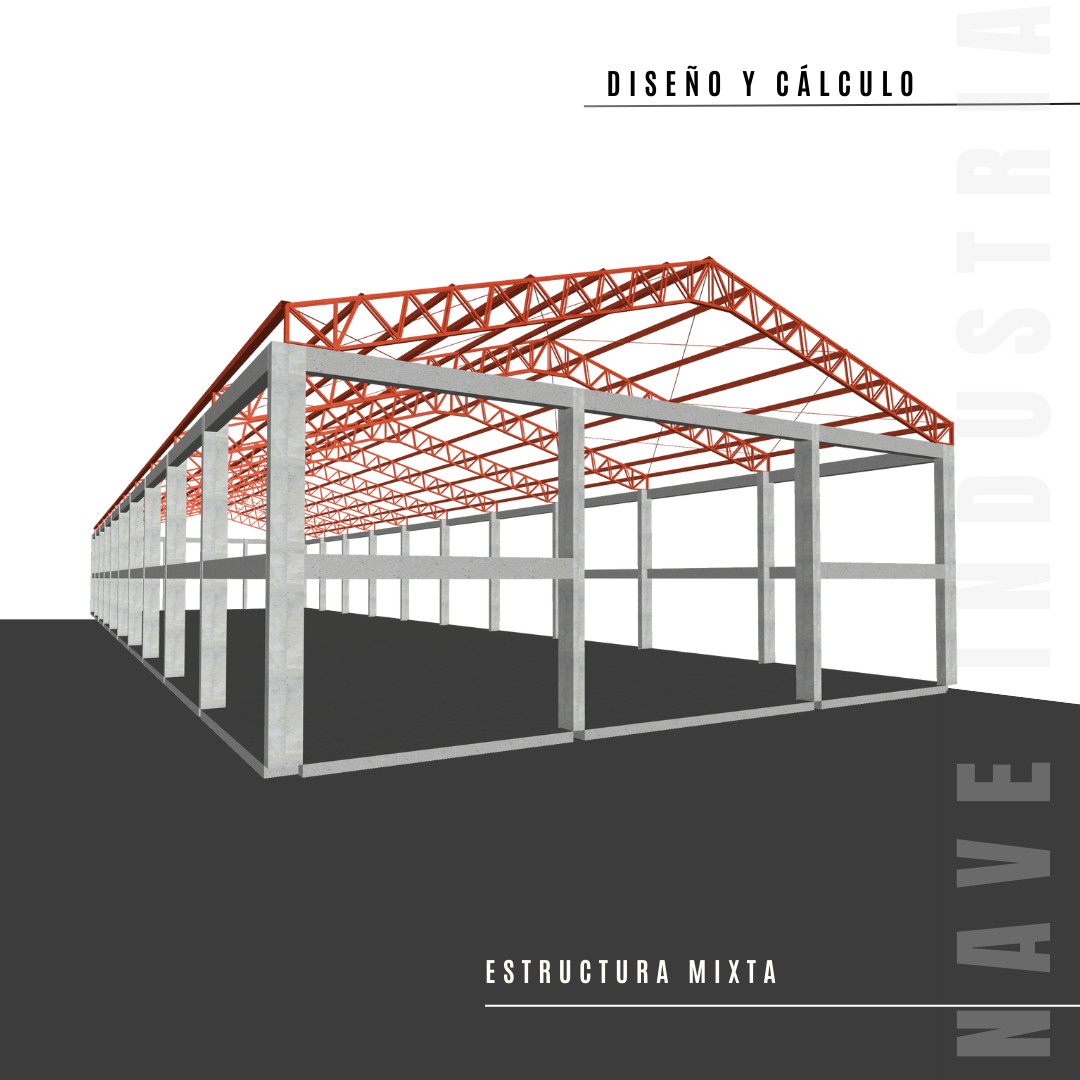

Resolvimos la estructura con un sistema mixto: columnas y vigas de hormigón armado, que aportan rigidez y durabilidad al conjunto, y cabriadas metálicas armadas que salvan la luz con una cubierta liviana de chapa cincalum.
El cálculo consideró cargas permanentes, de uso, viento y sismo según las normativas vigentes. El proyecto se modeló en CYPECAD y CYPE 3D bajo protocolo BIM, lo que permitió optimizar materiales y entregar documentación precisa para la obra.
Imágenes del proyecto
