VIVIENDA · HORMIGÓN ARMADO · MADERA
Vivienda en Estancia Leufú
Estancia Leufú, Junín de los Andes, Neuquén · 2026
Ficha técnica
- Tipo: Obra nueva – vivienda unifamiliar en una planta
- Ubicación: Estancia Leufú, Junín de los Andes, Neuquén, Argentina
- Año: 2026 – en ejecución
- Superficie: 156 m²

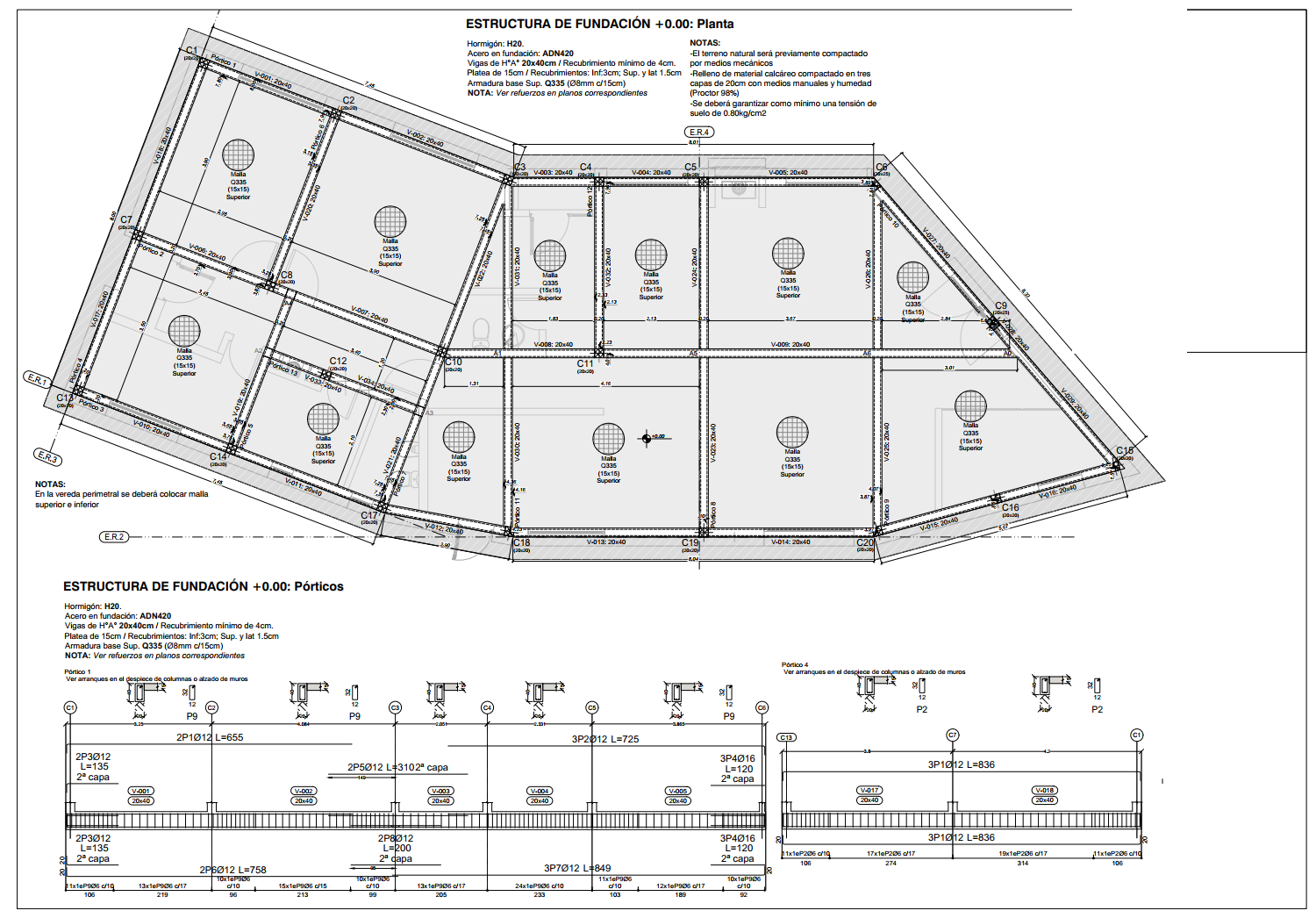

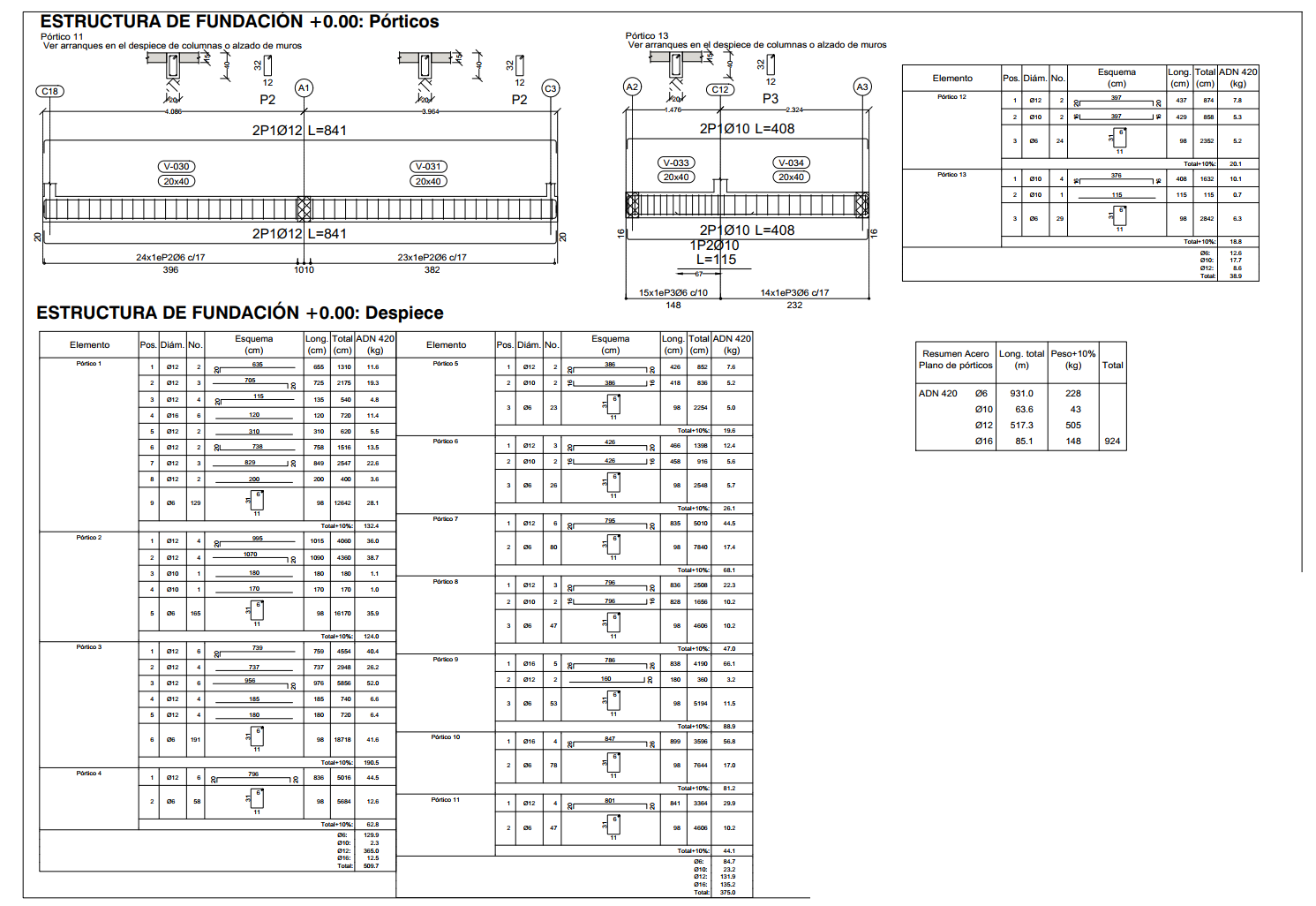

- Fundación: Platea de hormigón armado de 15 cm con malla Q335, rigidizada con vigas de 20 × 40 cm
- Superestructura: Columnas de H°A° de 20 × 20 y 20 × 25 cm y encadenados de 20 × 40 cm en +2,50
- Techo: Estructura de madera a dos aguas, 20° de pendiente, con cabios de 3″ × 8″ cada 53 cm, cumbreras de 4″ × 10″ y cabriadas
- Materiales: Hormigón H-20, acero ADN 420 y pino ponderosa / pino Oregón clase C18–C24 (CIRSOC 601)
- Trabajo del estudio: Cálculo estructural
- Proyecto: Arq. Ivana Passarotti – @arqivana.passarotti y Arq. Malén Ercole Pino – @mal.e.n
- Herramientas: CYPECAD y CYPE 3D
Sobre el proyecto

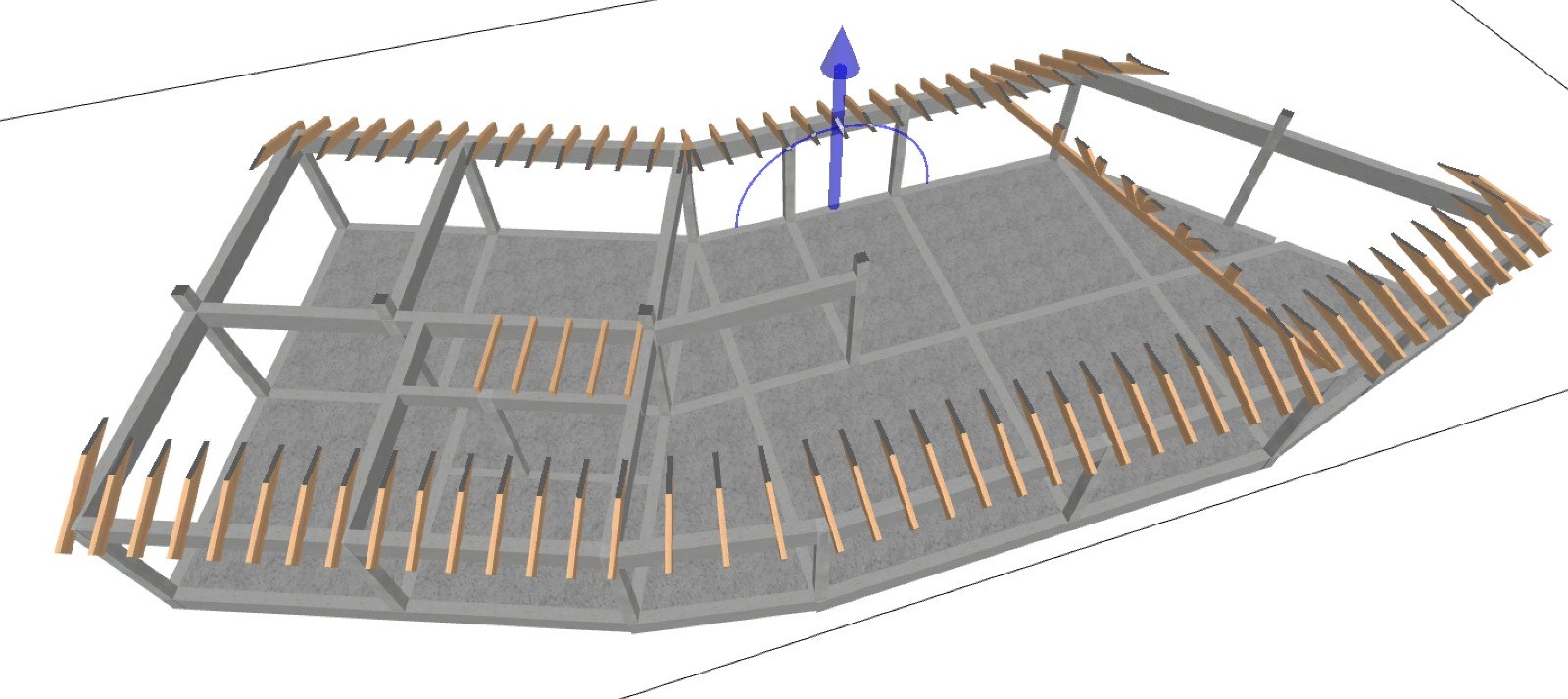

Esta vivienda de 156 m² en una planta está en Estancia Leufú, en Junín de los Andes. La proyectaron las arquitectas Ivana Passarotti y Malén Ercole Pino. La planta se quiebra en tres tramos que se abren al paisaje, y un techo de madera a dos aguas acompaña cada cambio de dirección.

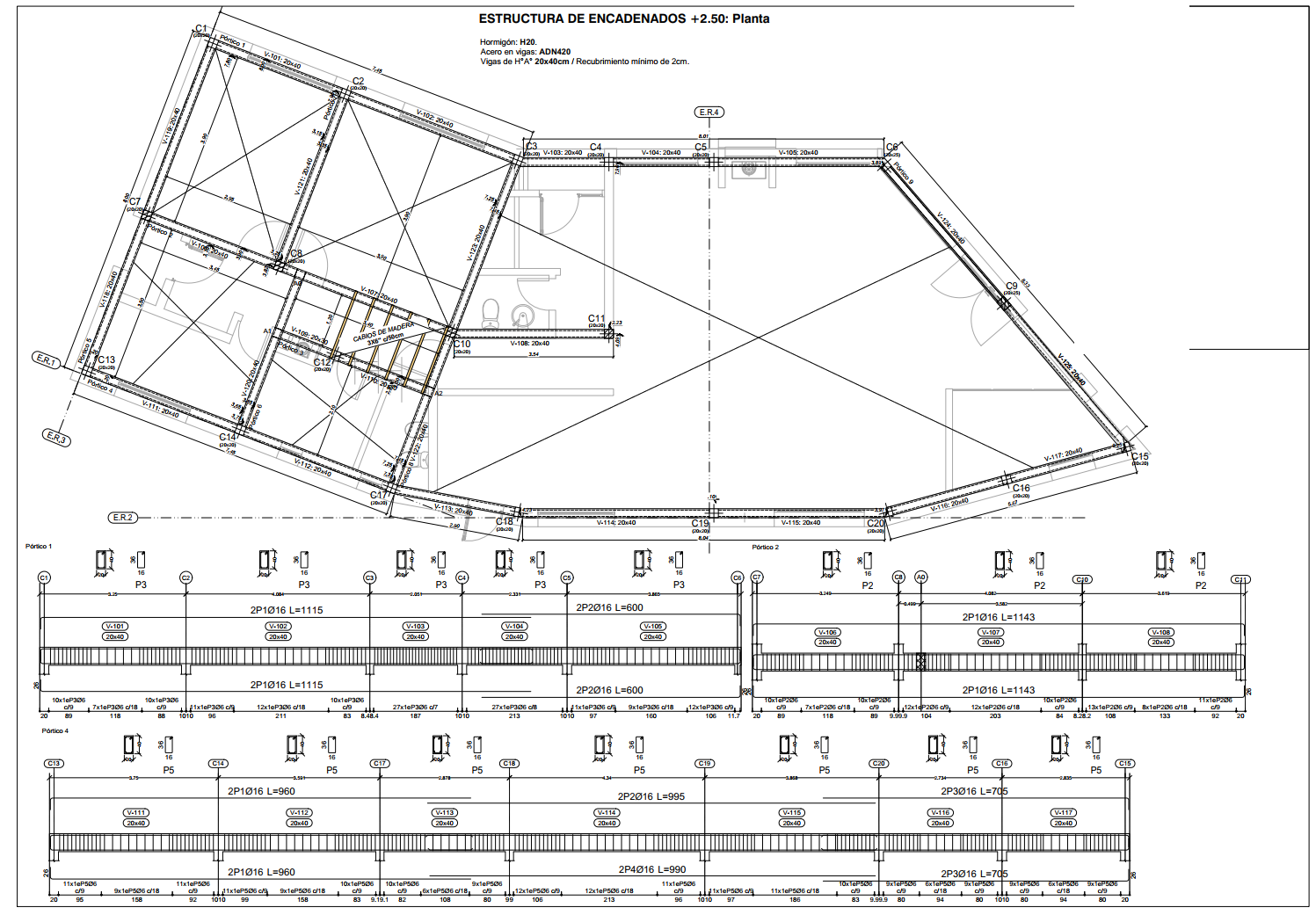

Resolvimos la estructura con pórticos de hormigón armado sobre una platea de fundación que sigue el contorno quebrado de la casa. Un anillo de encadenados de 20 × 40 cm en +2,50 vincula todas las columnas y recibe el techo.

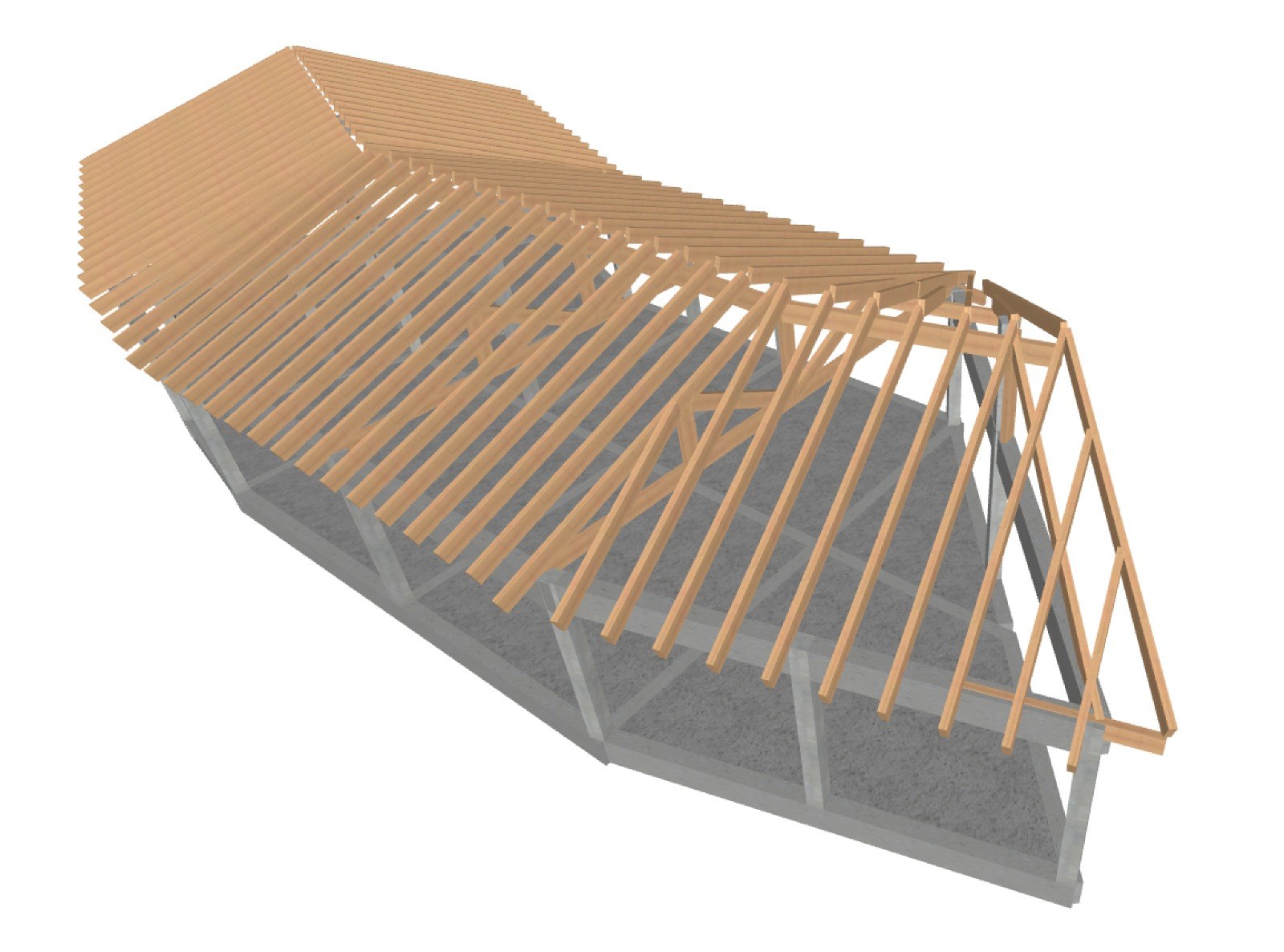

El techo es una estructura de madera maciza de pino. Los cabios de 3″ × 8″ van cada 53 cm y descargan en cumbreras de 4″ × 10″ y en cabriadas en el tramo central. Lo modelamos completo para coordinar los encuentros en cada quiebre de la planta.
El proyecto
Proyecto e imagen: Arq. Ivana Passarotti (@arqivana.passarotti) y Arq. Malén Ercole Pino (@mal.e.n).
La estructura
UNA PLANTA QUEBRADA
Un techo de madera que sigue los quiebres de la casa

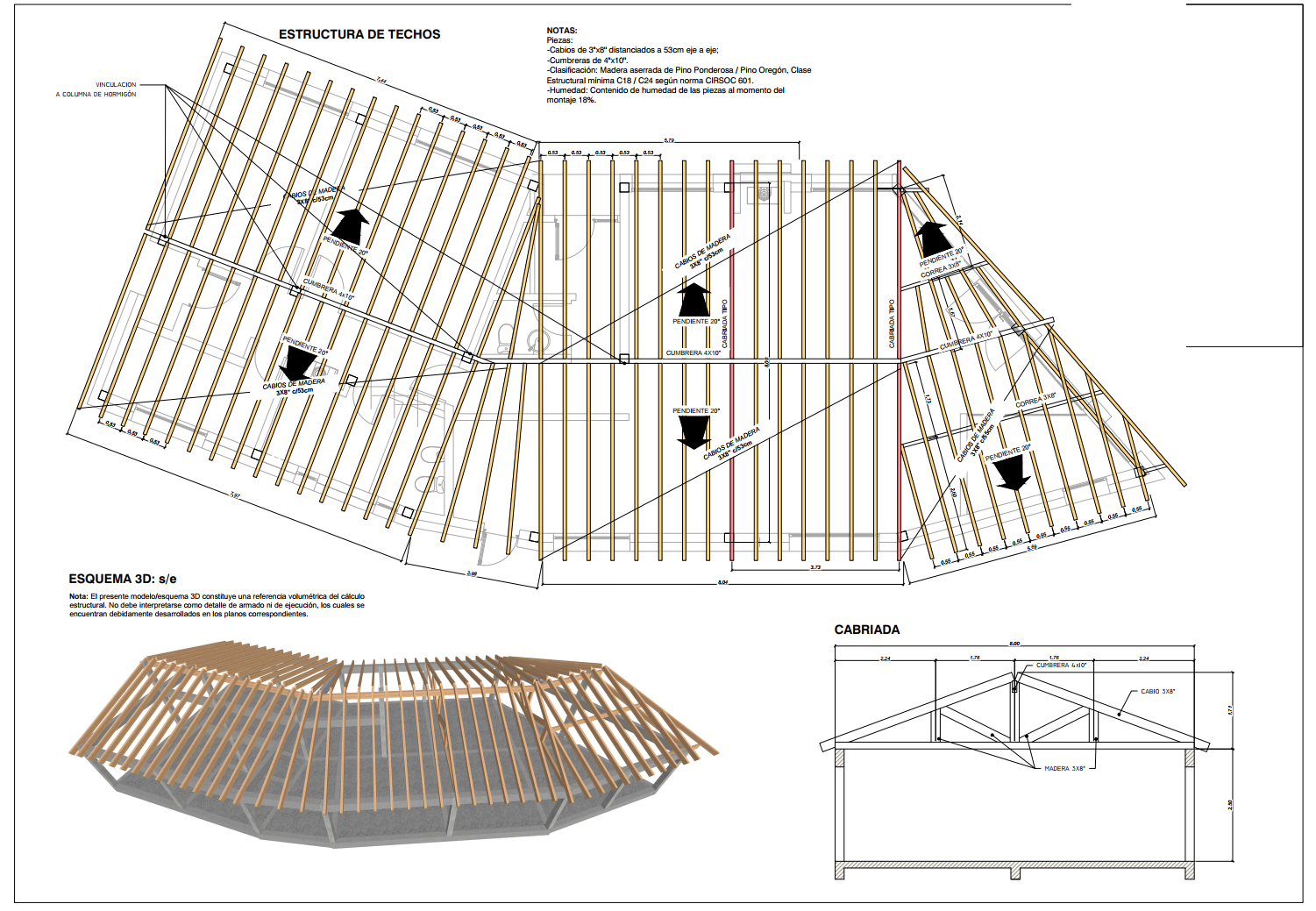

La planta de la casa cambia dos veces de dirección. El techo acompaña esos quiebres con tres tramos a dos aguas, unidos por cumbreras de 4″ × 10″ que giran en cada encuentro.

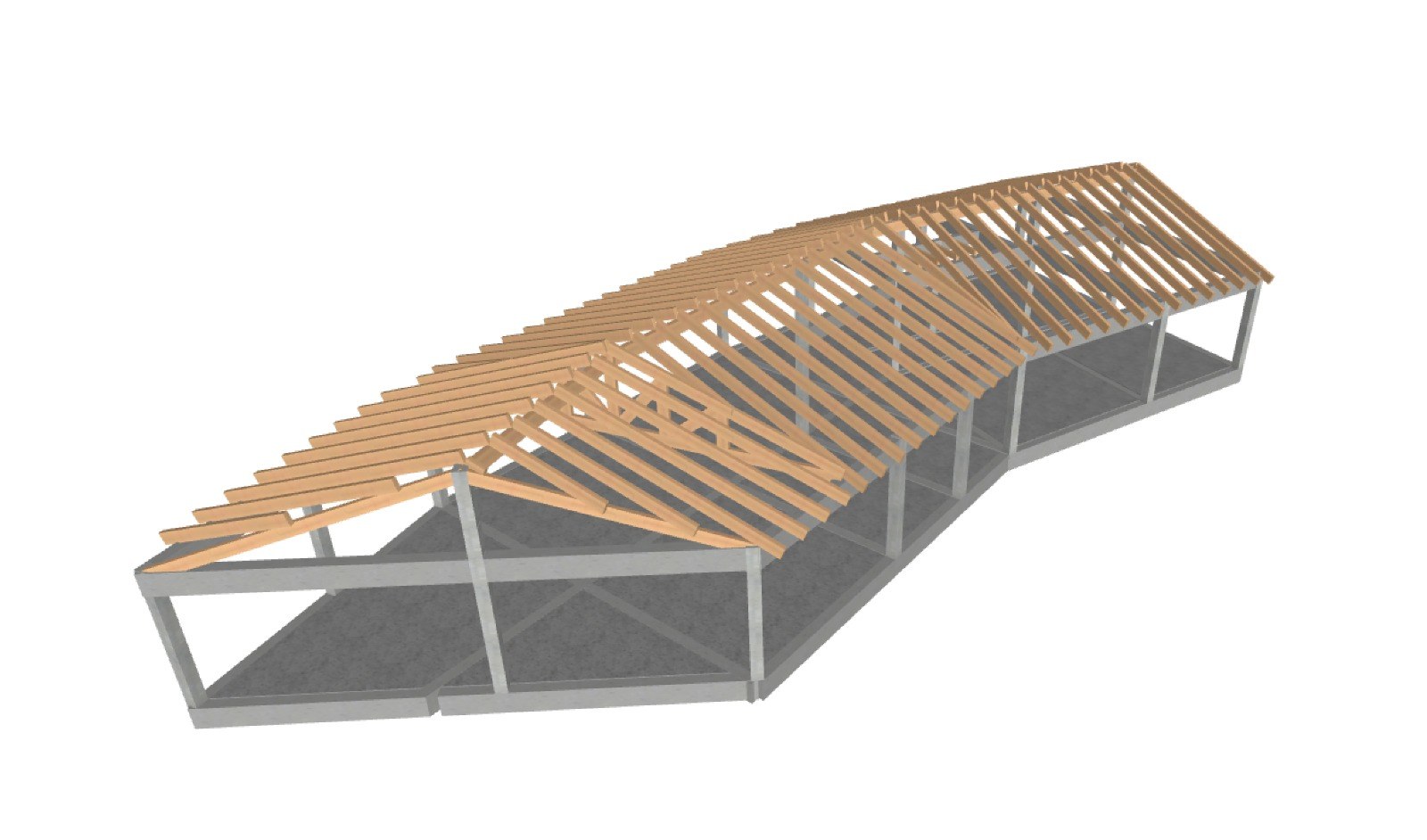

En el tramo central, las cabriadas de madera de 3″ × 8″ toman los cabios y bajan las cargas a los encadenados de hormigón. En un tramo extremo los cabios se vinculan directamente a las columnas de hormigón, y en el otro apoyan sobre correas de 3″ × 8″.
Especificamos madera aserrada de pino ponderosa o pino Oregón, clase estructural C18–C24 según CIRSOC 601, con un contenido de humedad del 18 % al momento del montaje.
Datos del techo
- Pendiente: 20°
- Cabios: 3″ × 8″ cada 53 cm
- Cumbreras: 4″ × 10″
- Cabriadas y correas: 3″ × 8″
- Madera: pino ponderosa / Oregón, C18–C24
- Humedad al montaje: 18 %
